Мониторинг на всей станции с ясностью и контекстом

8 минут чтения

Джеки Таппан

Менеджер по техническому продукту системы 1

Технологически интенсивные промышленные операторы все чаще пробираются в революцию цифровой трансформации, чтобы оптимизировать производство в условиях глобализации, смены рабочей силы и усиления угроз кибербезопасности. Обеспечение безопасных, надежных и экологически чистых операций при сохранении конкурентного преимущества перед коллегами практически недостижимо без разумного внедрения технологий и культурного признания изменений в долгосрочных процессах.

По мере того, как давние эксперты по машиностроению уходят на пенсию, компании должны адаптироваться к реалиям интеграции нового поколения технически подкованных работников, которым не хватает обширного опыта работы. Проще говоря, трудно заменить человеческий опыт; однако технологии могут быть использованы для масштабирования карманов знаний во всех глобальных организациях путем сбора и передачи контекстных данных с края в централизованно управляемые места для аналитической разработки и удаленной поддержки.

Bently Nevada сотрудничает с клиентами, чтобы помочь решить эти проблемы, сосредоточившись на 3 ключевых стратегических столпах: связь, аналитика и визуализация. Мы здесь, чтобы предоставить доступ к четким и контекстуальным данным для поддержки улучшения целей вашего бизнеса.

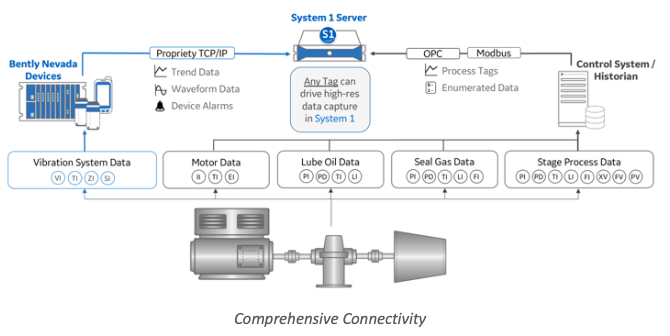

Система 1 подключается к источникам данных на Edge и собирает данные системы вибрации, процессов и управления с высоким разрешением. Эти данные могут быть собраны с устройства Bently Nevada, такого как 3500 или Ranger Pro, с программируемого логического контроллера (PLC) или с другого историка. Все данные могут храниться до одного раза в секунду. Кроме того, сигнал тревоги на любом теге, сопоставленном с машиной, вызовет захват данных с высоким разрешением из всех других тегов, который включает в себя статические данные 100 мс от 3500.

Bently Nevada понимает, что многие клиенты используют внутренние или внешние решения (например, искусственный интеллект) для майнинга своих озер данных и получения новых идей. Для поддержки таких инициатив Bently Nevada расширила возможности экспорта System 1, что позволило Data Scientists иметь доступ к простым и сложным наборам данных System 1. Протокол OPC является основным интерфейсом, при котором в настоящее время поддерживается экспорт DA и экспорт UA для Waveforms, предназначенный для выпуска в v19.2.

В Системе 1 пороговые сигналы тревоги могут быть настроены в соответствии с состоянием работы машины с регулируемыми настройками задержки времени, защелки и подавления. Хотя сигнальный двигатель S1 является мощным, его можно дополнить поддерживающими модулями.

Поддержка принятия решений позволяет пользователям легко создавать правила для получения нового представления о поведении своих машин и/или условиях процесса. Уже более десяти лет клиенты используют поддержку принятия решений для ускорения обработки анализа вибрации, условий процесса и условий производительности машины. Decision Support использует живые данные из системы 1, выполняет математические и логические операции с данными и возвращает производные значения в систему 1 для оповещения, визуализации и уведомления. Пакет поддержки принятия решений следующего поколения с расширенными функциями будет доступен в августе 2020 года.

Bently Performance дополнительно расширяет аналитические возможности платформы System 1 с помощью онлайн-мониторинга термодинамических характеристик. Он полностью интегрирован с Системой 1 и обеспечивает доступ к всеобъемлющей информации о механическом и термодинамическом состоянии машины.

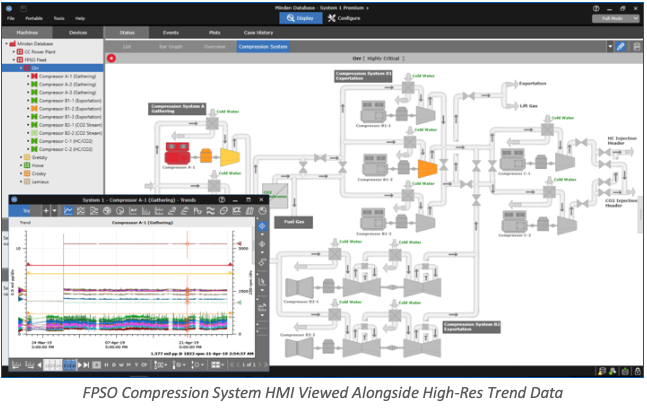

После сбора и анализа, System 1 предоставляет лучшие в своем классе инструменты визуализации. HMI Builder позволяет клиентам графически представлять всю свою систему растений с помощью встроенной библиотеки символов. Статус измерения может быть связан с компонентами в представлении HMI, а навигационные ссылки могут быть добавлены в любое представление машины или устройства в рамках предприятия.

Список событий позволяет клиентам просматривать все сигналы тревоги по всему предприятию и быстро переходить к вспомогательным данным. Уведомления также могут быть привязаны к событиям для управления активами по исключениям.

С учетом всего сказанного, настоящей звездой приложения является рабочее пространство Plotting, где собранные данные могут быть просмотрены и манипулировать имируются для диагностики проблем с работоем оборудования. Благодаря множеству типов и инструментов графиков пользователи могут быстро отточить аномалии для поддержания бесперебойной работы своего оборудования.

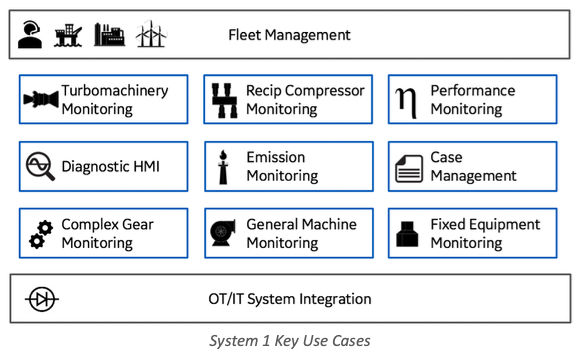

Ожидания удобства использования значительно выросли за последнее десятилетие, и в результате пользователи потребительских и промышленных технологий теперь требуют продуктов, которые беспрепятственно поддерживают их жизнь и работу. В рамках исследований пользователей в 20 странах с более чем 400 конечными пользователями мы изучили динамику команды наших клиентов, процессы на объекте и технологические наборы, чтобы определить, как System 1 может наилучшим образом поддерживать мониторинг активов на общих заводах. В результате мы разработали Систему 1 вокруг 11 ключевых вариантов использования клиентов, а не отдельных функций и функциональности. Каждая новая функция интегрирована таким образом, что улучшает эти сценарии использования, сохраняя при этом последовательность во взаимодействии и визуальных шаблонах.

Заметные функции, которые были внесли в Систему 1 на основе пользовательских исследований вокруг наших ключевых вариантов использования, включают в себя:

Объединив свои возможности подключения, аналитики и визуализации, System 1 позиционируется как ведущая платформа Edge Historian и Condition Monitoring всех промышленных операторов.

Система 1 собирает данные из любого актива на объекте. Скорость сбора до 1/секунды достижима во время стационарных операций, в то время как субсекундные данные могут храниться во время событий тревоги и запуска/выключения (если они доступны с устройства).

Сохраненные данные могут быть проанализированы для получения информации с помощью богатого набора инструментов. Основное приложение System 1 может настраивать пороговые сигналы тревоги, в то время как поддержка решений и уровень производительности Bently на дополнительных аналитических возможностях для более раннего обнаружения эксплуатационных проблем.

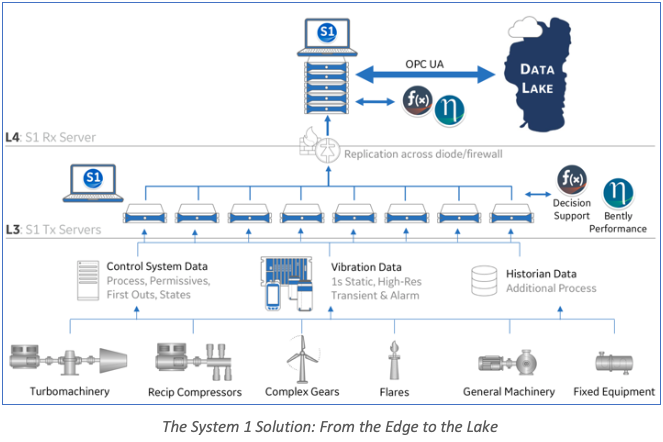

Репликация освобождает данные от безопасных границ сети завода, предоставляя пользователям легкий доступ к платформе System 1. До 8 баз данных передатчика могут быть реплицированы в базу данных 1 приемника в бизнес-сети.

Система 1 v19.2 будет выпущена 8 ноября 2019 года. Новая версия будет включать в себя очень востребованные функции во всех трех столпах платформы. После выпуска будет предоставлен обзор всех новых функций в рамках информационного бюллетеня Welcome to System 1 v19.2, доступного на портале загрузки Bently Nevada FlexNet. Кроме того, тематические видео будут размещены на BN Tech Support для всех клиентов с действующим соглашением M&S.

Находясь в бизнес-сети, пользователи могут получить доступ к обширным возможностям визуализации Системы 1,

позволяет эффективно исследовать аномальные условия машины.
